上海图书馆东馆，将成为国内唯一集图书馆文献信息资源、科技创新研发资源、社科智库研究资源、上海地情研究资源为一体的科学文化中心。工程建设之初，总包项目部就确定了确保整体工程创上海市建设工程“白玉兰奖”和争创中国建筑工程“鲁班奖”的质量目标，并按鲁班奖标准进行全过程质量控制；在安全文明方面，确定了上海市安全文明工地、力争创建示范工地的目标；同时，确定了争创“龙图杯”综合组一等奖，实现BIM全过程应用、确保“申安杯”“金钢奖”的专业专项创优目标。

图书馆东馆整体设计就像一块正在雕琢的玉石，建筑外立面玻璃通过特殊的打印上釉技术呈现不同层次的透明度，就像石材表面变化的肌理。正是这样的设计，给项目施工增加了不少难度。项目部攻克各类技术难关，统筹协调，确保工程顺利推进。

质量管理——

工程从项目质量创优策划出发，落实每位管理人员的质量管理职责。工程师、技术员从图纸学习、方案策划等方面，利用BIM等手段优化施工措施，保障施工质量。

技术引领，攻克劲性清水混凝土施工难关：本工程四个核心筒东西两侧剪力墙及主楼、部分裙房区域圆柱均为清水混凝土结构，总面积约11300平方米，其中圆柱内置劲性结构，且四周存在外伸钢牛腿，给绑扎钢筋、模板合模、混凝土浇筑均带来了极大困难，清水圆柱的施工管理将直接影响工程整体质量。

为做到精益求精，项目部成立清水混凝土施工管理小组，先后进行4次清水混凝土小样试验，尝试多种不同模板体系及施工工艺。后续施工中，项目部严格执行不合格品退场程序，确保到场混凝土各项指标100%满足要求。同时持续优化钢筋构造、降低混凝土浇筑难度，逐步化解内置劲性结构及外伸钢牛腿的节点难题。在层层验收和不断改进中，清水混凝土的施工质量获得飞跃，并申报上海市优秀QC成果奖。

大体量、大悬挑倒挂钢结构施工：上图东馆悬挑结构以吊柱挂于屋架结构，悬挑加屋架结构总用钢量超1.1万吨。悬挑长度最大16.8米，变形控制难度大，最大起拱量超过100毫米，且吊柱粗达290毫米，吊柱节点位置板厚160毫米，大量构件均为Q420钢材。为了保证钢结构与幕墙吊装的安全与质量，项目部严格控制加工精度，构件进行场内预拼装；在方案策划阶段进行建模计算；应用大截面临时支撑，控制构件变形；应用钢结构健康监测与三维扫描技术，实时监控钢结构变形与受力情况；进行节点试验，来验证桁架交汇与吊柱等重要节点的可靠性。

数字化管理——

全周期BIM应用：项目建立了从设计阶段到施工阶段、再到运维阶段的全周期BIM应用体系，用信息技术全方位指导施工总体流程。除常规的碰撞检测、深化设计外，项目部还进行了4D模拟、施工工况模拟、工作量计算及VR幕墙模拟、装饰模拟等技术应用，基于BIM的数字化策划显著改善了施工部署和工序搭接，VR技术提供的多角度方案效果，更有效减少了效果制作等方面的时间和费用支出。

智慧管理：项目部应用上海建工的“云建造”平台和四建集团自主研发的“智慧建筑管理平台”，对全过程的安全、质量、进度和文档进行管控，实现统一管理、流程控制及数据整合，并利用移动端及电脑端实时完成巡检、验收、开单整改等日常管理工作。在无人机、3D扫描、二维码运用等各类数字化手段的助持下，数控精确加工，现场精确定位，工程节点质量精确实现。

安全文明施工——

制度先行：项目部从体系建设、制度建设、安全教育与安全设施等多方面下足了功夫。项目部构建了以代建为首，项目总承包部为核心，各专业分包作抓手的安全管理体系。制度先行，通过各项措施全面执行集团安全生产管理“十条指令”，每日管理人员与工人同步上岗，实行安全晨会制度，针对每日工作的危大工程以及安全作业事项交底；每周一项目经理联合代建监理一同进行现场安全巡视，并在安全周例会上进行告知；集团安全科牵头安全督察组，每月对项目体进行督查。

人脸识别：项目现场运用全天候无死角视频监控系统及人脸识别电子门禁系统，所有务工人员实名制登记，通过人脸识别进入施工现场，严控超龄施工人员；定期进行消防应急演练等等。

机械检查：项目部设立了机械每日班前检查、每月全面检查的制度，对重量限制器、力矩限制器进行重点管控。

安全教育：项目部设置了安全体验区、VR安全体验，搭设实时视频安全晨会讲评台，从每日教育和感官体验入手着力提升劳动者的安全意识。

安全防护：项目部配备盘扣式脚手架、定型化焊接钢平台、临边围护网片、定型化灯架、吊笼、氧气瓶推车、移动操作平台、安全带等等，全方位的保护作业人员的安全。

绿色环保：项目部精心策划、合理场布，分阶段将各项安全文明措施落到实处。项目设计植被文化墙，利用现场围挡、防护棚等安装防尘降温喷淋，配置新能源洒水车、可移动式炮雾机，并于场内安装扬尘监控系统进行实施监测。

车辆识别：采用自动识别车辆系统，科学管理进出车辆。

垃圾分类：落实垃圾分类制度，各类建筑垃圾分类堆放、生活垃圾分类投放。

人文关怀：项目部与上图业主共建现场图书馆，藏书2000余册，并有各种杂志期刊，定期更新，供务工人员借阅，丰富业余生活。上图还免费提供借阅卡办理服务。

绿色建造：项目在施工中应用光伏发电、三银low-E镀膜玻璃、冰蓄冷等多项节能技术；建立施工用水循环系统，设立雨水收集水箱及污水三级沉淀池，用于车辆冲洗、现场洒水和养护；使用太阳能热水器和太阳能路灯大量节约能源消耗。地下清障与打桩相结合、全部箍筋外加工、结构模板使用定型化抱箍等措施的使用。本项目已获评上海市文明工地升级示范工程、上海市绿色施工样板工程、上海市明星工地。

创优亮点

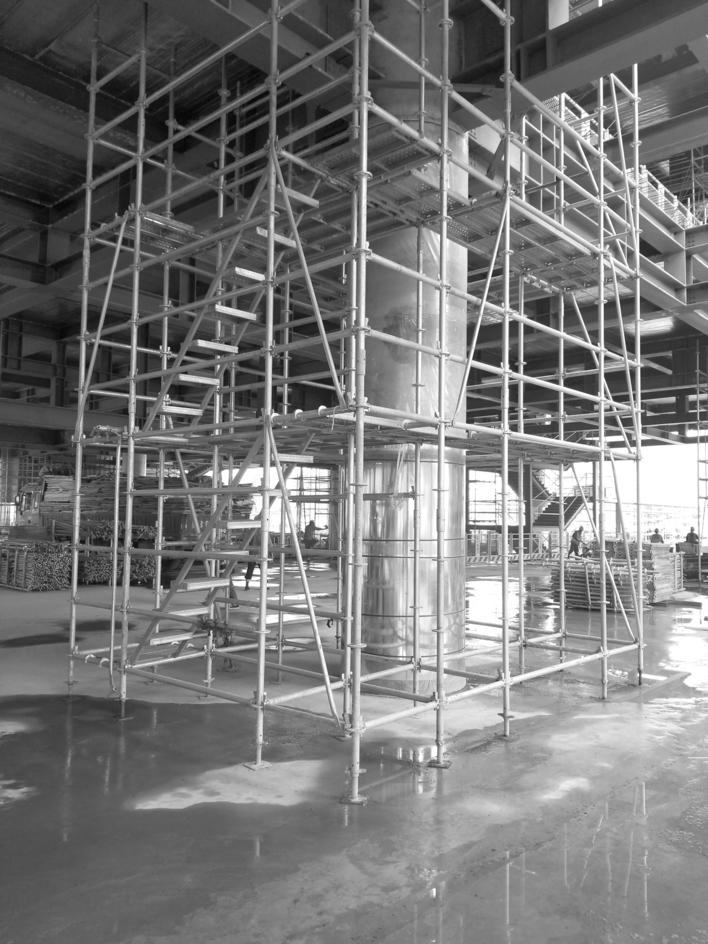

盘扣式脚手架

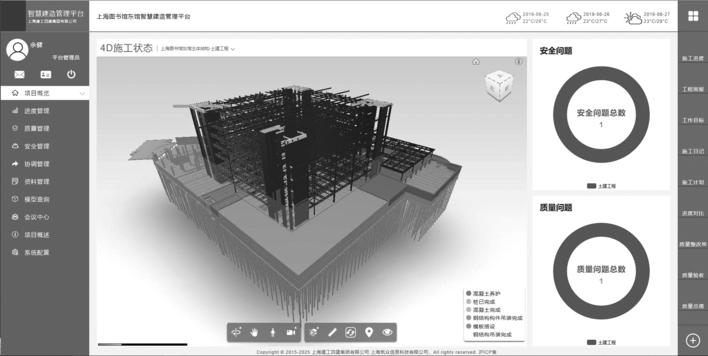

智慧建造平台

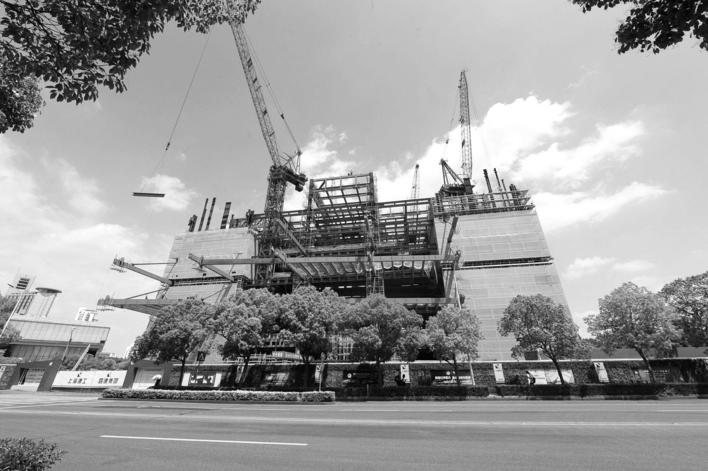

工程建设情况

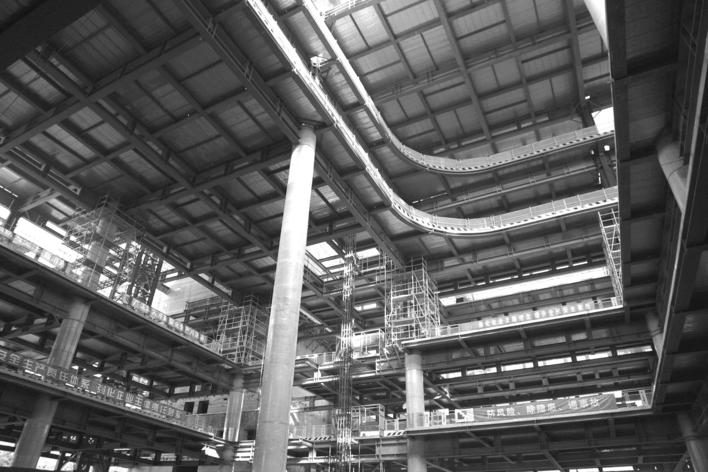

清水混凝土超高独立柱
